Rodamientos rígidos de bolas son componentes esenciales en varias aplicaciones mecánicas, lo que permite la rotación suave de ejes y ejes mientras minimiza la fricción y soporta cargas radiales y axiales. Su versatilidad y eficiencia los han hecho omnipresentes en una amplia gama de industrias, incluidas la automotriz, aeroespacial, de fabricación y robótica.
Estructura y diseño de rodamientos rígidos de bolas

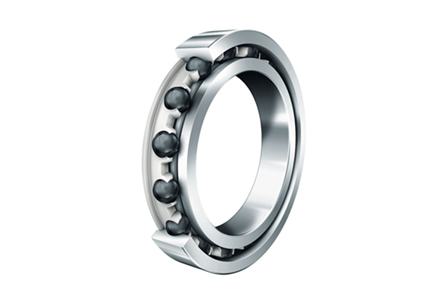

Estructura de rodamientos rígidos de bolas
Los rodamientos rígidos de bolas tienen una estructura relativamente simple pero altamente efectiva que les permite manejar varias cargas y velocidades de manera eficiente. Como se mencionó anteriormente, constan de cuatro componentes principales: el anillo exterior, el anillo interior, los elementos rodantes (bolas) y la jaula.
Anillo exterior
El anillo exterior es el más grande de los dos anillos y proporciona el límite exterior estable del rodamiento. Por lo general, está hecho de acero, pero en algunos casos, puede estar hecho de acero inoxidable u otros materiales para aplicaciones especializadas. El aro exterior es responsable de montar el rodamiento en la carcasa o estructura, asegurando la alineación y el soporte adecuados para los componentes internos. Por lo general, tiene una ranura en su superficie interior, que forma una pista de rodadura para que se muevan los elementos rodantes.
Anillo interior
El anillo interior es el más pequeño de los dos anillos y está montado en el eje giratorio. Al igual que el anillo exterior, también está hecho de acero y tiene una ranura interior que forma la otra mitad del camino de rodadura para los elementos rodantes. El ajuste entre el anillo interior y el eje suele ser estrecho, lo que garantiza una conexión segura entre el rodamiento y el componente giratorio.
Elementos Rodantes (Bolas)
Los elementos rodantes de los rodamientos rígidos de bolas son bolas de acero. Estas bolas son responsables de reducir la resistencia por fricción entre el anillo exterior estacionario y el anillo interior giratorio. El número, el tamaño y el material de las bolas dependen del diseño específico del rodamiento y de su capacidad de carga prevista. Los elementos rodantes están dispuestos en un patrón circular, asegurándose de que hagan contacto con los anillos interior y exterior para facilitar una rotación suave.
Jaula (Retenedor)
La jaula, también conocida como retenedor, mantiene los elementos rodantes en posición y evita que entren en contacto entre sí. Esta separación asegura un movimiento suave y reduce el riesgo de daños relacionados con la fricción. La jaula suele estar hecha de latón, acero o plástico, y su diseño puede variar según los requisitos de la aplicación. Por ejemplo, las aplicaciones de alta velocidad pueden requerir una jaula con menor masa y contacto reducido con las bolas para minimizar las fuerzas centrífugas.
Consideraciones de diseño
El diseño de los rodamientos rígidos de bolas es fundamental para su rendimiento y longevidad en diversas aplicaciones. Los ingenieros y fabricantes consideran cuidadosamente varios factores durante el proceso de diseño:
Juego y precarga
La liquidación en un
rodamiento rígido de bolas se refiere al espacio entre los elementos rodantes y los anillos interior y exterior cuando no se aplica carga. La cantidad correcta de espacio libre es esencial para adaptarse a la expansión térmica y proporcionar las condiciones de funcionamiento adecuadas. La precarga, por otro lado, es una fuerza axial controlada que se aplica al rodamiento, lo que garantiza que los elementos rodantes mantengan el contacto con las pistas de rodadura durante el funcionamiento. La precarga adecuada aumenta la rigidez del rodamiento y mejora su rendimiento, especialmente en aplicaciones de alta velocidad.
Selección de materiales
El acero es el material más utilizado para los anillos y elementos rodantes en los rodamientos rígidos de bolas. El grado específico de acero y los procesos de tratamiento térmico utilizados pueden afectar significativamente la fuerza, la durabilidad y la resistencia al desgaste del rodamiento. Para aplicaciones que involucran temperaturas extremas, ambientes corrosivos o requisitos especiales, se pueden usar materiales alternativos como acero inoxidable, cerámica o cojinetes híbridos (una combinación de elementos de acero y cerámica).
Lubricación
La lubricación adecuada es vital para el buen funcionamiento y la longevidad de los rodamientos rígidos de bolas. Los lubricantes reducen la fricción, disipan el calor y protegen contra la corrosión y el desgaste. Las opciones comunes de lubricación incluyen grasa y aceite. La elección del lubricante depende de factores como la velocidad de funcionamiento, la temperatura y las condiciones ambientales. Los cojinetes sellados retienen el lubricante dentro del cojinete, mientras que los cojinetes abiertos requieren lubricación externa.
Blindaje y Sellado
Para proteger los componentes internos del rodamiento de contaminantes,
rodamientos rígidos de bolas se puede equipar con escudos o sellos. Los escudos suelen estar hechos de metal y cubren los lados del rodamiento, mientras que los sellos están hechos de caucho u otros materiales y brindan una cobertura completa para evitar la entrada de polvo, agua u otras partículas.
Tolerancia y precisión de los rodamientos
La tolerancia y la precisión del rodamiento juegan un papel crucial en la determinación del rendimiento y la confiabilidad del rodamiento. Los rodamientos de mayor precisión son capaces de una rotación más suave a velocidades más altas y se usan comúnmente en maquinaria de precisión y aplicaciones que requieren tolerancias estrictas.
Ventajas y aplicaciones de los rodamientos rígidos de bolas
Ventajas
Los rodamientos rígidos de bolas ofrecen numerosas ventajas que los convierten en una opción popular en una amplia gama de aplicaciones industriales:
Versatilidad
Una de las principales ventajas de los rodamientos rígidos de bolas es su versatilidad. Están diseñados para manejar cargas radiales y axiales, lo que los hace adecuados para una amplia gama de aplicaciones. Ya sea que la carga sea principalmente radial o axial, los rodamientos de bolas de ranura profunda pueden soportarla de manera efectiva, brindando flexibilidad en el diseño y la ingeniería.
Baja fricción
Los rodamientos rígidos de bolas están diseñados para minimizar la fricción entre los componentes giratorios y estacionarios. La rotación suave lograda por los elementos rodantes (bolas) reduce significativamente la pérdida de energía, lo que hace que estos rodamientos sean energéticamente eficientes. La baja fricción también contribuye a reducir el desgaste y la generación de calor, lo que se traduce en una vida útil más larga y un mejor rendimiento general.
Altas velocidades
Los rodamientos rígidos de bolas son capaces de funcionar a altas velocidades, especialmente cuando se combinan con la lubricación y los materiales adecuados. El movimiento eficiente y la fricción reducida de los elementos rodantes les permiten resistir las demandas de las aplicaciones de alta velocidad, como en motores eléctricos, turbinas y husillos de máquinas herramienta.
Bajo nivel de ruido y vibración
El diseño de los rodamientos rígidos de bolas ayuda a reducir los niveles de ruido y vibración durante el funcionamiento. El suave movimiento de rodadura de las bolas dentro de los caminos de rodadura da como resultado un funcionamiento más silencioso, lo que hace que estos rodamientos sean adecuados para aplicaciones en las que la reducción del ruido es esencial, como en la electrónica de consumo y los componentes automotrices.
Aplicaciones
Los rodamientos rígidos de bolas encuentran un amplio uso en una amplia gama de industrias debido a sus ventajas y versatilidad. Algunas de las aplicaciones comunes incluyen:
Industria automotriz
En la industria automotriz, los rodamientos rígidos de bolas se emplean en varios componentes, como cubos de ruedas, transmisiones, alternadores, motores de arranque, bombas de agua y sistemas de aire acondicionado. Su capacidad para manejar cargas tanto radiales como axiales los hace adecuados para diversas aplicaciones automotrices.
Maquinaria industrial
Los rodamientos rígidos de bolas se utilizan ampliamente en maquinaria industrial, incluidos motores eléctricos, bombas, compresores, cajas de engranajes y sistemas de transporte. Estos rodamientos proporcionan un movimiento de rotación suave, lo que garantiza el funcionamiento eficiente de los equipos industriales.
Electrodomésticos
En electrodomésticos, como lavadoras, refrigeradores, ventiladores y aspiradoras, los rodamientos rígidos de bolas se utilizan para soportar los componentes giratorios y reducir la fricción, lo que da como resultado un funcionamiento más silencioso y con mayor eficiencia energética.
Industria aeroespacial
La industria aeroespacial confía en los rodamientos rígidos de bolas para diversas aplicaciones, como trenes de aterrizaje de aeronaves, componentes de motores, sistemas auxiliares y mecanismos de control. Las capacidades de alta velocidad de los rodamientos y su capacidad para manejar cargas tanto radiales como axiales los hacen ideales para aplicaciones aeroespaciales.
robótica
En robótica y automatización, los rodamientos rígidos de bolas son esenciales para proporcionar movimientos articulares suaves y un control de movimiento preciso. Sus capacidades de baja fricción y alta velocidad contribuyen al rendimiento y la eficiencia generales de los sistemas robóticos.
Equipo medico
Los rodamientos rígidos de bolas también se utilizan en equipos médicos, como piezas de mano dentales, herramientas quirúrgicas y dispositivos de imágenes. Su fiabilidad y buen funcionamiento son cruciales en entornos médicos donde la precisión y la seguridad son primordiales.
Energía renovable
En el sector de las energías renovables, los rodamientos rígidos de bolas se encuentran en turbinas eólicas y sistemas de seguimiento solar. Ayudan a convertir la energía eólica y solar en energía eléctrica al apoyar los componentes giratorios de estos sistemas.
