Rodamientos de rodillos cónicos (TRB) son componentes esenciales en una amplia gama de sistemas mecánicos, proporcionando un soporte crucial para el movimiento de rotación. Estos rodamientos versátiles han ganado una inmensa popularidad debido a su capacidad para manejar cargas radiales y axiales, lo que los hace ideales para aplicaciones en diversas industrias, como la automotriz, aeroespacial, maquinaria pesada y más. Con un diseño que facilita la distribución de cargas de forma controlada, los rodamientos de rodillos cónicos garantizan una mayor eficiencia y durabilidad en condiciones de funcionamiento exigentes.
Descripción de los rodamientos de rodillos cónicos
Los rodamientos de rodillos cónicos son un tipo de rodamiento de elementos rodantes diseñado con pistas de rodadura internas y externas de forma cónica. Este diseño único permite que los rodillos converjan en un punto común en el eje del rodamiento, proporcionando una línea de contacto entre los rodillos y los caminos de rodadura. Este contacto de línea distribuye las cargas de manera más eficaz en comparación con los rodamientos de bolas, lo que da como resultado una mayor capacidad de carga y una menor fricción.
Los componentes principales de un rodamiento de rodillos cónicos son el aro interior, el aro exterior, los rodillos cónicos y la jaula. La jaula mantiene los rodillos en su lugar y asegura un espacio uniforme, minimizando la fricción entre los rodillos. La configuración de los rodillos cónicos permite una distribución uniforme de las fuerzas, proporcionando un rendimiento superior en diversas condiciones de carga.
Ventajas de los rodamientos de rodillos cónicos
Los rodamientos de rodillos cónicos ofrecen numerosas ventajas sobre otros tipos de rodamientos, lo que los convierte en una opción popular en varias industrias.
Alta capacidad de carga: los rodamientos de rodillos cónicos están diseñados para manejar cargas radiales y axiales simultáneamente. El diseño único de rodillos cónicos que convergen en un punto común en el eje del rodamiento distribuye las cargas de manera más eficaz. Esto permite que los rodamientos soporten cargas radiales y de empuje significativas, lo que los hace adecuados para aplicaciones que involucran maquinaria pesada, cubos de ruedas de automóviles y cajas de cambios.
Reducción de la fricción y eficiencia energética: la línea de contacto entre los rodillos cónicos y las pistas de rodadura reduce significativamente la fricción en comparación con los rodamientos de bolas. Como resultado, los rodamientos de rodillos cónicos experimentan una menor pérdida de energía durante el funcionamiento, lo que mejora la eficiencia energética y reduce la generación de calor. Esta fricción reducida contribuye a prolongar la vida útil de los rodamientos y a reducir los costos operativos con el tiempo.
Durabilidad y longevidad: Los rodamientos de rodillos cónicos están fabricados para soportar condiciones de funcionamiento exigentes y resistir el desgaste. La distribución controlada de cargas a lo largo de los rodillos cónicos garantiza una distribución uniforme de la tensión, lo que evita fallas prematuras y prolonga la vida útil del rodamiento. Su construcción robusta y materiales de alta calidad los hacen adecuados para aplicaciones exigentes en industrias como la minería, la construcción y la fabricación pesada.
Rigidez axial y radial: Los rodamientos de rodillos cónicos brindan una excelente rigidez axial y radial, lo que garantiza que los ejes y los componentes permanezcan alineados con precisión durante el funcionamiento. Esta característica es crucial en aplicaciones donde es esencial mantener un posicionamiento preciso y minimizar la desviación del eje, como husillos de máquinas herramienta y cajas de engranajes de precisión.
Versatilidad y diseño compacto: Los rodamientos de rodillos cónicos vienen en varias configuraciones y tamaños, lo que los hace versátiles y adaptables a diferentes aplicaciones. Su diseño compacto permite instalaciones que ahorran espacio, haciéndolos adecuados para aplicaciones con espacio limitado, como ensamblajes de ruedas de automóviles y componentes de aeronaves.
Facilidad de instalación y mantenimiento: los rodamientos de rodillos cónicos son relativamente fáciles de instalar y su diseño estandarizado simplifica el proceso de reemplazo. Además, las tareas de mantenimiento periódico, como la lubricación y la inspección, son sencillas y ayudan a garantizar un rendimiento óptimo de los rodamientos a largo plazo.
Alta precisión y descentramiento reducido: el diseño de los rodamientos de rodillos cónicos permite un control preciso del descentramiento del rodamiento, que es la variación en el grosor de los elementos rodantes. El descentramiento reducido da como resultado un movimiento más suave y uniforme, lo que reduce la vibración y el ruido en los sistemas mecánicos.
Tipos de rodamientos de rodillos cónicos
Los rodamientos de rodillos cónicos vienen en varias configuraciones y diseños, cada uno adaptado a los requisitos específicos de la aplicación. Estos diferentes tipos de rodamientos de rodillos cónicos ofrecen diferentes capacidades de carga, precisión e idoneidad para industrias particulares.

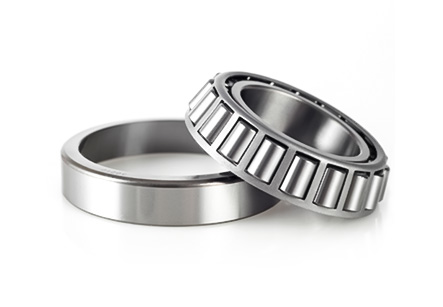

Rodamientos de rodillos cónicos de una hilera:
Los rodamientos de rodillos cónicos de una hilera son el tipo de rodamiento de rodillos cónicos más básico y ampliamente utilizado. Consisten en un solo juego de rodillos cónicos y un conjunto de anillo interior (cono) y un anillo exterior (copa). Los rodillos están dispuestos de forma que sus trayectorias convergen en un punto común del eje del rodamiento. Este diseño facilita la línea de contacto entre los rodillos y las pistas de rodadura, lo que permite que el rodamiento maneje cargas tanto radiales como axiales en una dirección. Los rodamientos de rodillos cónicos de una hilera son adecuados para aplicaciones con cargas radiales y de empuje de moderadas a altas, lo que los hace predominantes en cubos de ruedas de automóviles, conjuntos de cajas de engranajes y maquinaria industrial.
Rodamientos de rodillos cónicos de doble hilera:
Los rodamientos de rodillos cónicos de dos hileras cuentan con dos juegos de rodillos cónicos y dos anillos interiores (conos) y un anillo exterior (copa) con pistas de rodadura dobles. Los rodillos de cada conjunto están orientados en ángulos opuestos para soportar cargas radiales y axiales en cualquier dirección. Este diseño aumenta significativamente la capacidad de carga del rodamiento en comparación con los rodamientos de rodillos cónicos de una hilera. Los rodamientos de rodillos cónicos de dos hileras se usan comúnmente en aplicaciones que requieren mayores capacidades de carga, como maquinaria pesada, equipos de construcción y trenes de laminación.
Rodamientos de rodillos cónicos de cuatro hileras:
Cuatro filas
rodamientos de rodillos cónicos tienen cuatro juegos de rodillos cónicos dispuestos en dos pares de anillos interiores (conos) y un anillo exterior (copa). Estos rodamientos pueden soportar cargas radiales y axiales extremadamente altas y se utilizan en aplicaciones de servicio pesado, incluidos trenes de laminación de acero, equipos de minería y maquinaria industrial grande. El diseño de cuatro hileras permite que estos rodamientos manejen cargas excepcionalmente pesadas y proporciona una rigidez y precisión superiores en condiciones de funcionamiento exigentes.
Rodamientos de rodillos de empuje cónicos:
Los rodamientos de rodillos de empuje cónicos están diseñados específicamente para manejar cargas axiales (empuje). Tienen rodillos cónicos orientados de manera que les permite soportar fuerzas de empuje en una dirección. Estos rodamientos se usan comúnmente en aplicaciones donde predominan las cargas axiales, como transmisiones automotrices, rodamientos de empuje de cajas de engranajes y ciertas aplicaciones de máquinas herramienta.
Rodamientos de rodillos cónicos personalizados:
Además de los tipos estándar mencionados anteriormente, los fabricantes pueden crear
rodamientos de rodillos cónicos personalizados para satisfacer las necesidades específicas de la aplicación. Estos rodamientos personalizados pueden incluir diseños, materiales o características especiales únicos adaptados a industrias particulares o condiciones de operación exigentes. Los rodamientos de rodillos cónicos personalizados a menudo se emplean en aplicaciones de nicho o proyectos de ingeniería avanzada donde los rodamientos estándar pueden no ser suficientes.
